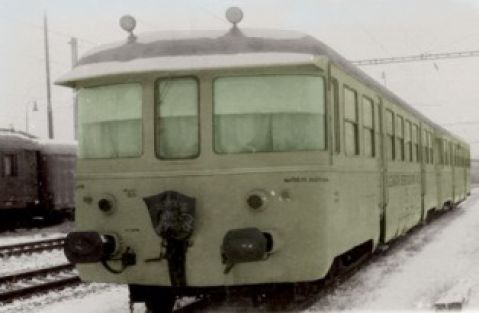

V 70. letech se ČSD rozhodly zvýšit produktivitu defektoskopických kontrol kolejnic náhradou ručního měření měřicím vozem. Tento záměr byl realizován přestavbou přívěsného lehkého čtyřnápravového vozu řady Balm (později Bix, resp. 020) a jeho vybavením potřebnou měřicí technikou francouzské firmy Matix. Vůz, provozovaný MTH Praha, byl rozdělen na tři části – v zadní část byla umístěna všechna zařízení bezprostředně související s měřením, ve střední části se nacházela nádrž na 3 600 l vody a přední část byla vyčleněna pro zbývající zařízení a prostředky související s měřením (elektrocentrála, kompresor ap.). Při vlastní defektoskopii byla využita impulsová odrazová ultrazvuková metoda. Jedna přímá a dvě úhlové sondy pro každý kolejnicový pás byly umístěny ve snímací hlavici, doplněné dvěma magnetickými sondami. Hlavice byly upevněny na samostatném měřicím podvozku; ovládání měřicího podvozku i hlavic (přítlak, středění nad kolejnicí) bylo pneumatické. Výsledky měření byly zaznamenávány graficky. Zkušební jízdy probíhaly od roku 1977 a z důvodů nedokonalého kontaktu sond s hlavou kolejnice (jako kontaktní medium se používala voda) a zřejmě i tehdejšího technického stavu tratí byl vůz pro nedostatečnou vypovídací spolehlivost o vadách poměrně brzy odstaven z provozu. Souprava byla vedle hnacího vozidla, zpravidla lokomotivy řady T 334.0, doplněna dalším upraveným vozem řady Balm, který sloužil jako ubytovací pro osádku měřícího vozu a strojvedoucího. Hmotnost byla přibližně 42 t, délka přes nárazníky 18,5 m, vzdálenost otočných čepů podvozků 12,63 m, rozvor podvozku 2,3 m, rychlost měření 15 – 25 km/h.
