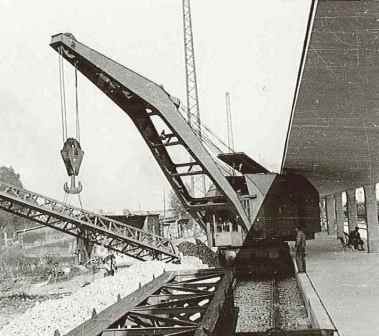

Uspořádání jeřábu je obdobné jako u předchozího typu,rám vozu jeřábu je však uložen na dvou třínápravových podvozcích.Parní stroj je stojatý reverzní dvojčitý s výhřevnou plochou kotle 18 m2. Zásoby vody a uhlí byly v samostatném zásobníku, upraveném z lokomotivního tendru, který se však při práci od jeřábu odpojoval, a uhlí s vodou potřebné pro práci byly uloženy vedle parního kotle. V případě poruchy parního stroje nebo kotle bylo možné s jeřábem manipulovat pomocí ručního pohonu. Na výložníku jeřábu se nacházely háky hlavního a pomocného zdvihu. K vyvážení jeřábu se používalo protizávaží, které se vysouvalo mechanicky od parního stroje. Jeřáb vyžadoval ochranný plošinový vůz, na němž při přepravě spočíval zalomený výložník. Byl vybaven zdržovou brzdou průběžnou, přímočinnou a ruční. Nosnost jeřábu byla na hlavním zdvihu 50 t při vyložení 8 m od osy otáčení a s rostoucím vyložením klesala na 30 t při vyložení 10,5 m. Nosnost na pomocném zdvihu byla 15 t při vyložení 14 m. Jeřáb mohl pojíždět se zavěšeným břemenem o maximální hmotnosti 20 t při vyložení do 7 m. Nepodepřený jeřáb se mohl otáčet s břemenem hmotnosti do 20 t o 360° při vyložení 5,5 m. Jeřáb č. 137 byl v letech 1997 až 1998 částečně opraven a dnes je ve sbírkách MDC Bratislava.
Hmotnost jeřábu je 99,5 t, délka přes nárazníky (bez výložníku) 10,36 m, vzdálenost otočných čepů podvozků cca 4,9 m, maximální rychlost při přepravě ve vlaku 45 km/h a maximální rychlost pracovního pojezdu jeřábu 3 km/h.
Súvisiace
Obrázky
Výrobné číslo / evidenčné číslo: 137
