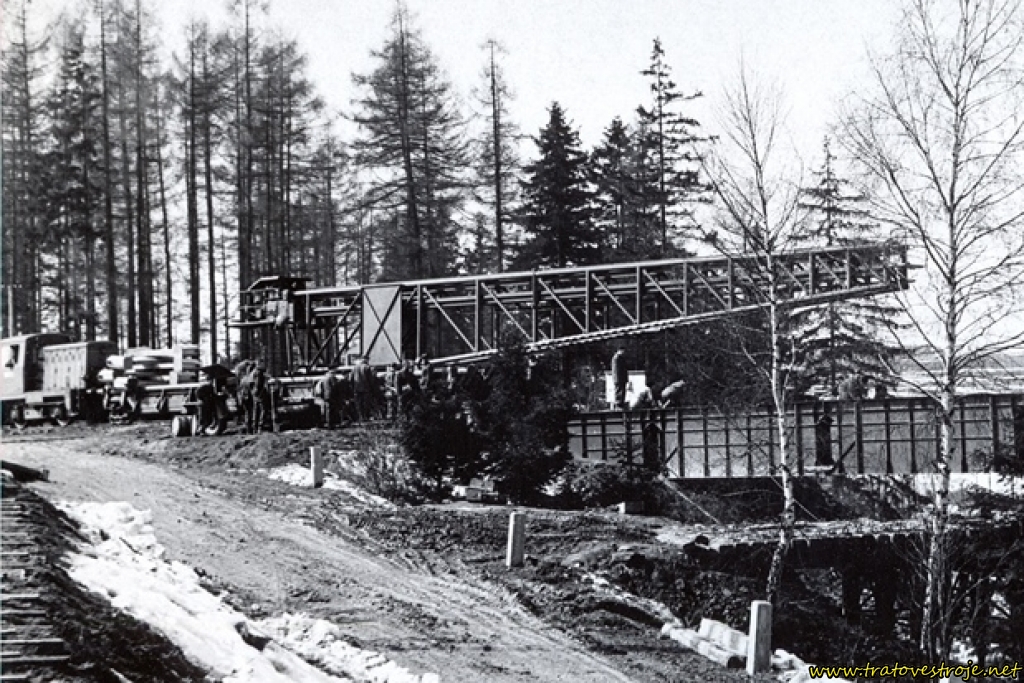

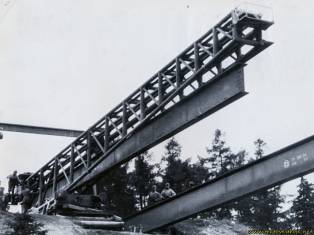

Pro kladení IP nosníků byl železničním vojskem vyvinut konzolový jeřáb (vysouvací zařízení), který sestával z výložníku, opatřeného kočkou a pohybujícího se po jeřábovém voze. Rám jeřábového vozu byl uložen na dvou podvozcích vz. 53 Rollad. Výložník byl trubkové konstrukce a v celé jeho délce pojížděla tažená kočka se závěsem nosníku. Výložník byl nesen dvěma čtyřkolovými vozíky, které se mohly pohybovat po celé délce jeřábového vozu. Pro osazování IP nosníků jej bylo možno natáčet v rozsahu ±3°. Nad podvozky byla umístěna vyvažovací závaží, přičemž závaží nad předním podvozkem bylo před zahájením práce kočkou přeneseno nad zadní podvozek. Na jeřábovém mostu byla válečková dráha, sloužící k přesouvání IP nosníků o délce až 26 m. Ty byly k jeřábu dopravovány na zásobovacích vozech, z nichž se přisouvaly na jeřábový vůz a zasouvaly do výložníku. Po zasunutí byl nosník odebírán kočkou se závěsem nosníku. Jeřáb se obsluhoval ze sklopné plošiny, která se společně s motorovou skupinou nacházela v zadní části výložníku. Velitel jeřábu řídil práci ze sklopné plošiny v přední části výložníku. Maximální vyložení bylo 13,945 m, maximální zdvih 3,5 m a nosnost 10 t. Uložení jednoho IP nosníku trvalo asi 25 min. Přeprava jeřábu byla možná i po silnici. Jeřáb, vyrobený pravděpodobně na přelomu 50. a 60. let, byl používán ještě v 70. letech.
Délka jeřábu v přepravní poloze byla 25,088 m, v pracovní 33,355 m, vzdálenost středů podvozků Rollad 16,5 m a hmotnost 40,8 t. Maximální rychlost při přepravě byla 30 km/h.
